    اليوم سيكون شرح مهم جدا للمبتدئين في الصيانه الفرق بين التوالى-----التوازى

    اولاُ نعريف المسار : المسار هوعبارة عن خط به عدد من العناصر الالكترونية ويتألف من قسمين

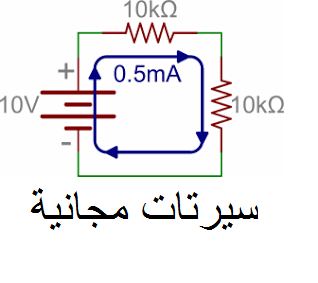

    1- مســـــــار التــــوالـــــــــى

    هو عبارة عن خط يوجود به العديد من العناصر الالكترونية موصلة على التوالى
    و أى خلل فى هذه العناصر  يؤدى الى قطع المسار مباشرتا



    اكتشاف العطل بهذا المسار .أى خلل فى أحد هذه العناصر يؤدى الى قطع المسار
    يعني عند قياس المسار على وضع الجرس بالافوميتر يعطى مالانهايه
    ولاصلاح يكون بأستبدال العنصر التالف لتوصيل المسار
                       2- مســــــــــــــــــار التـــــــــوازى

    -وهو عبارة عن مسار يوجد به مجموعه من العناصر الالكترونية موصلة على التوازى
    عكس التوالي  يعني أنن طرفى العنصر طرف على المسار والاخر على الارضى
    وأزالة أى عنصر من هذه العناصر
    لا يؤدى الى قطع المسار

    كشف العطل بهذا المسار-عند حدوث خلل فى مكونات التوازى من الممكن ان يسبب
    .شورت صريح بالجهاز لانه متصل بالارضى
    .أستهلاك عالى للبطارية
    .سخونة زائدة بالجهاز مع الاستخدام العادي وبدون استخدام
    .خلل باحدا دوائر الصوت او الشحن أو الشبكة

    الاصلاح


    يكون الاصلاح للعنصر على المسار التوازي برفع الملف التالف
    ويفضل استبدالة في حالة توفره لضمان استقرار المسار والجهاز بشكل عام

    ملاحظة

    كيفية معرفة العناصر هل هي على مسار توازى او مسار توالى

    .التوازى أحد طرفه متصل بالارضى أى عند ضبط الافوميتر
    على وضع الجرس ووضع أحد طرفى الافوميتر على الارضى والاخر على طرفى العنصر
    اذا أعطى طرف من طرفى العنصر جرس يبقى توازى
    .التوالى طرفى العنصر غير متصلتين بالارضى أى طرفى العنصر لايعطى جرس مع الارضى


    ملحوظه
    عند قياس مسار
    أذا أعطى قراءة مالانهاية يكون العطل عنصر توالى قاطع المسار


    أذا أعطى جرس يكون العطل عنصر توازى عامل شورت مع الارضى


    كيفية قياس العنصر التوالى والتوازى والتأكد من صلاحيته
    .التوالى عند ضبط الافوميتر على وضع الجرس
    ووضع طرفيه علي طرفى العنصر
    أذ أعطى جرس سليم وأذا أعطى ملانهاية تالف


    .التوازى عند ضبط الافوميتر على وضع الجرس ووضع طرف على أرضى البوردة
    والطرف الاخرى على طرفى العنصر أذا أعطى جرس من الناحيتين
    تالف ويجب رفعه وأستبداله


    شكرا لكم وارجو مشاركة الموضوع اذا اعجبكم
